Редуктор Тиску MIGNON 1/2" ICMA 247 Італія

Артикул: 45356717

630,00 грн

Количество

Написать отзыв Задать вопрос

К сравнению

Доставка
Самовивіз
Нова пошта
Інші транспортні служби

ОПЛАТА
Готівкою при отриманні
Покладений платіж
Безготівковий розрахунок

ГАРАНТІЯ
Гарантія від виробника
Обмін протягом 14 днів

Описание

Характеристики

Отзывы

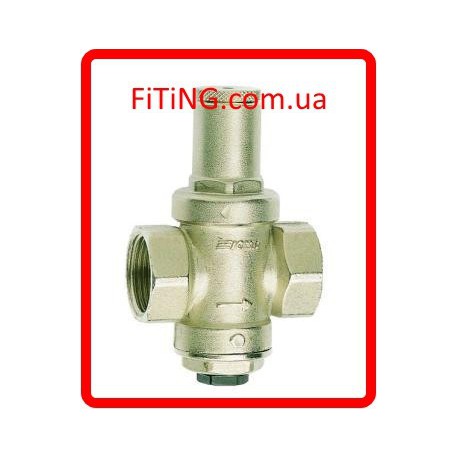

Редуктор тиску ICMA 247 1/2" MIGNON

Редуктор тиску MIGNON 1/2" ICMA 247 призначений для зниження та стабілізації тиску води на в ході. Встановлюється на побутовому водопроводі для забезпечення стабільного тиску води, що надходить з центрального трубопроводу, яка подається в будинок під високим і нестійким тиском. Відрізняється невеликими розмірами, відсутністю шуму при роботі і чудово підходять для застосування в невеликих системах, наприклад у квартирах.

Даний редуктор СТАТИЧНИЙ, тобто. він тримає виставлені установки після відключення тиску в трубопроводі. Можна використовувати в системах, де подача води здійснюється побутовими насосними станціями.

Монтаж редуктора ICMA може здійснюватися в будь-якому положенні, крім перевернутих

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: strong>

Розмір: 1/2”
Тиск на вході max: 16 bar
Шкала налаштування тиску на виході: 1 … 4 bar< /li>
Заводське налаштування: 3 bar
Максимальна робоча температура: 90* C
Робоча рідина: Вода
Корпус: Нікельована латунь CW617N UNI EN 12165
Внутрішні компоненти: Латунь CW614N UNI EN 12164
Прокладки: EPDM
Пружина: Нержавіюча сталь AISI 302
Заглушки: NYLON PA 66
Підключення манометра: 1/4” внутрішнє різьблення

Принцип роботи

Робота редуктора заснована на рівновазі двох протипоставлених сил, що утворюються всередині корпусу. Пружина робить тиск на сектор відкриття проходу води і набирає чинності з тиском, який виробляє пружина в напрямку закриття

При відкритті крана, вентиль (1) переміщається, вниз відкриваючи прохід воді. Це відбувається через силу тиску пружини на діафрагму (2) яка в даних умовах стає превалюючою порівняно з силою води. При збільшенні витрати води, збільшується протока води всередині редуктора через зменшення тиску якому зазвичай підданий вентиль (1). При відкритті кількох кранів відбувається падіння тиску (?p) на виході, і подальше збільшення витрати (Q) як показано на графіку № 2

При закритих кранах тиск на виході збільшується до досягнення встановленого значення
у фазі налаштування.

Характеристики

Рабочая среда	Вода
Гарантийный срок(мес)	12
Тип присоединения	Резьбовое
Максимальное рабочее давление(МПа)	16
