Вимикач поплавця 3 м PC-8

Артикул: 66680721

436,00 грн

Количество

Написать отзыв Задать вопрос

К сравнению

Доставка
Самовивіз
Нова пошта
Інші транспортні служби

ОПЛАТА
Готівкою при отриманні
Покладений платіж
Безготівковий розрахунок

ГАРАНТІЯ
Гарантія від виробника
Обмін протягом 14 днів

Описание

Характеристики

Отзывы

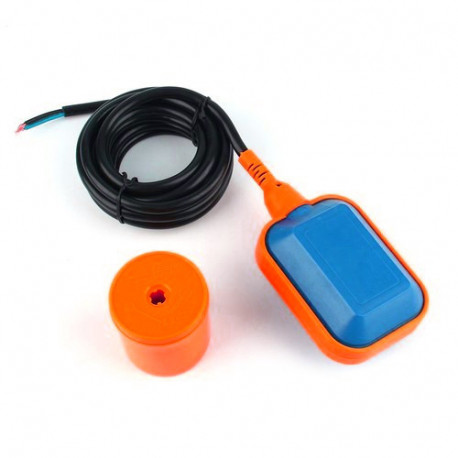

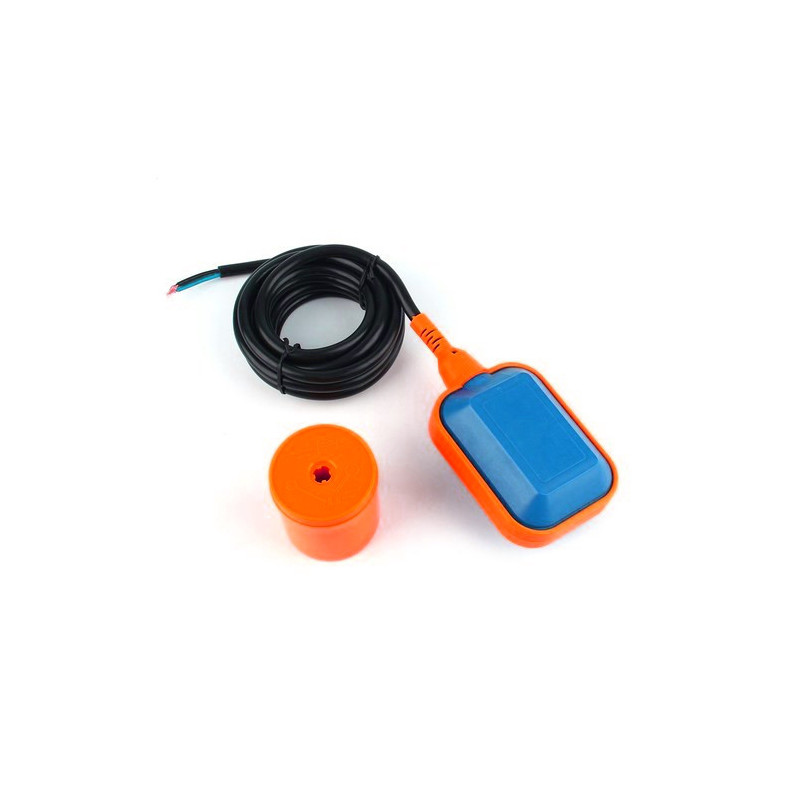

Поплавець для насоса 3м

може служити як регулятор рівня рідини, призначений для автоматизації роботи побутового насоса. Забезпечує увімкнення або вимкнення насоса при заданому рівні рідини в резервуарі.

Застосовується як захист насоса від сухого ходу при заборі води з колодязя, озера, ємності.

Пристрій та конструкція

Поплавковий вимикач складається з плаваючої пластикової коробки. Усередині цієї коробки знаходиться електричний перемикач і сталева кулька, яка при зміні положення поплавця замикає (або розмикає) контакти перемикача. Від перемикача виходять кабель із трьома проводами (зазвичай це коричневий, синій та чорний кольори): один загальний та два від нормально закритого та нормально відкритого контактів перемикача (Мал.1).

class=

Ланцюг замкнутий між чорним і синім проводами, коли поплавець знаходиться в нижньому положенні. Якщо поплавець знаходиться у верхньому положенні, то замкнуті контакти між чорним і коричневим проводами. У кожному випадку, провід, який не використовується в схемі підключенич, повинен бути ізольований. Слід звернути увагу на те, що кабель, що підводить, повинен бути вологостійким, а сама пластикова коробка - герметична. Кабельний висновок герметизується механічним ущільненням та оснащений надійним пристроєм для зняття в кабелі механічної напруги. Ізольована порожнина кабельного введення заповнена полімерною смолою, яка виключає проникнення всередину вологи. Завдяки хімічним властивостям та термостійкості корпусу та оболонки кабелю з термопластичної гуми, поплавковий вимикач має стійкість до впливу спиртів, сечової кислоти, фекальних вод, рідких олій, бензину, фруктової кислоти тощо. Поверхня пластикового корпусу не має часу, тому виключається можливість прилипання до неї різних забруднень, а пісок, папір та інші тверді включення зісковзують з неї, ніяк не впливаючи на плавучість вимикача поплавки

Технічні характеристики:

Довжина кабелю - 3 м.
Напруга мережі - 220 В.
Робочий струм - 10 - 18 А.
Діапазон робочих температур - +1 - +55 градусів за Цельсієм.
Клас захисту - IP88

Також з вимикачем в комплект входить вантаж.

Кілька варіантів застосування поплавкових вимикачів та принципів його роботи:

Система водопостачання, наповнення та випорожнення ємності бака резервуара.
- Поплавковий вимикач відключить насос, що наповнює ємність, коли спливе (ємність буде повна) і знову його ввімкне, коли опуститься на дно (ємність буде порожня);
- Поплавків ий вимикач увімкне автоматичну станцію водопостачання, коли він знаходиться на поверхні (заповнена ємність) і вимкне станцію, коли опуститься на дно (ємність порожня): Поплавковий вимикач дасть команду на закриття клапана або засувки з сервоприводом, коли підніметься на поверхню (ємність буде повна) і відкриє клапан або засувку коли опуститься на дно (ємність порожня); оператору, коли підніметься на поверхню (ємність буде повна) і просигналізує про нестачу води, коли опуститься на дно (ємність буде порожньою).
Система каналізації (фекальна або каналізаційна яма).
- Поплавковий вимикач увімкне фекальний насос, коли він плаває на поверхні (заповнена ємність) і вимкне насос, коли опуститься на дно (ємність порожня).< /span>
На один поплавець можна підключити два насоси : один насос наповнює ємність, коли поплавець знаходиться в нижньому положенні, другий насос в цей час не працює, у верхньому положенні поплавка працює другий насос, який викачує ємність, а насос, який наповнює ємність, не працює. Дана схема використання поплавкового вимикача не дуже ефективна, тому що можливі перебої з поставкою води, на час коли йде наповнення ємності. span>
Схеми підключення поплавкового вимикача

На рис. 2, 3 наведені схеми підключення поплавкового вимикача до однофазних і трьох фазних насосів.
-full wp-image-715" height="280" src="http://nasos-pump.ru/wp-content/uploads/2011/07/%D0%A1%D1%85-.%D1%8D %D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D1%85-% D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D0%B9-%D0%BD%D0 %B0%D1%81%D0%BE%D1%81%D0%B0..jpg" style="border:2px solid;" title="Сх .електр. підключень однофазного насоса." width="705" />

Експлуатація, обслуговування та ремонт

Вимикачі поплавця при дотриманні умов експлуатації працюють довго і надійно. Якщо поплавковий вимикач використовується в системі водопостачання або водовідведення, то періодичного технічного обслуговування він не потребує. Коли поплавковий вимикач використовується у фекальних або каналізаційних ямах, необхідно хоча б раз на місяць промивати поплавець і насос від забруднень за допомогою струменя води під тиском, для виключення залипання або прилипання поплавця до насоса або труби, що виводить. У разі виходу поплавкового вимикача з ладу (підгоряння контактів, попадання вологи всередину поплавця, пошкодження ізоляції кабелю) ремонту вони не підлягають, а потрібна їхня заміна.
